产品定义

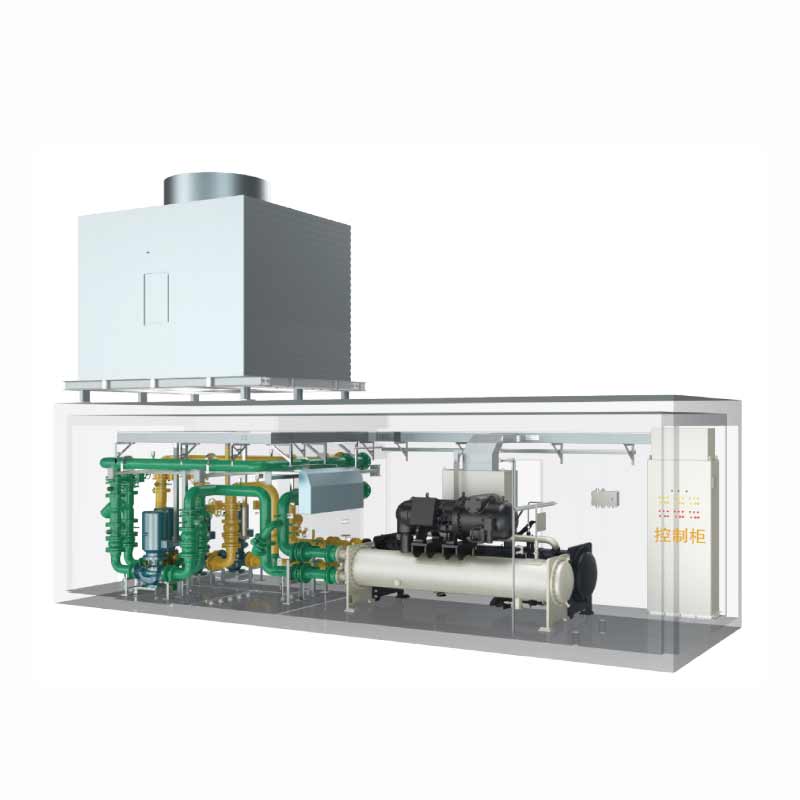

格力 YLZ 系列一体式冷站，是一款集成了整个中央空调系统的新型高效空调产品。冷站选用格力高 效水冷螺杆机组或高效离心式冷水机组，集成了高效定频 / 变频水泵、水处理器、定压补水装置、冷却 塔等水系统设备，并安装了格力机房能源管理系统，实现冷站整体高效智能化运行。另外，采用高保温 高防水集装箱结构，无需专用机房，可安装于屋顶、室外地面等地方，还可以根据使用需要灵活更换应 用场地。YLZ 系列一体式冷站在名义工况下的制冷范围为 100 ～ 600RT，可广泛应用于新建和改建的大 小工业与民用建筑空调工程，如：宾馆、公寓、酒家、餐厅、办公大楼、购物商场、影剧院、体育馆、 医院及厂房等。

产品安装注意事项

1.1 机组安装基础

◆ 冷站的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且上平面是水平的；

◆ 安装基础最好能预留排水槽；

◆ 参考机组的安装基础示意图，在基础上准确地安放；

◆ 钢板及防振胶垫，待冷站与地脚螺栓一起安装就位后再二次灌浆。地脚螺栓的安装一般露出安 装平面约 100mm；

◆ 每个基础面应水平，单个基础其水平度应在 3mm 以内；

◆ 冷站集装箱平面与冷却塔安装平面确保在同一水平面上；

◆ 各基础平面之间的最大高度差（水平度）应在 5mm 以内。

1.2 机组位置与环境

◆ 冷站应避免接近火源和易燃物，若与锅炉等发热体安装在一起，应充分注意热辐射的影响；

◆ 可以露天安装、存放；

◆ 应选取灰尘少的场所；

◆ 为满足维护、检修和冷却塔通风的需要，冷站四周必须留有足够的空间（具体尺寸见各机组的 维修空间示意图）；

◆ 冷站周围应能实现完全排水。

4、产品电气安装

◆ 所有的电气安装必须由专业人士按国家和当地法律、规章进行；

◆ 机组必须可靠接地，符合 GB 50169 相关要求；

◆ 现场接线时请以机身所贴线路图为准；

◆ 客户需为集成冷站提供电源线及接地线，其中电源规格为 380V 3N ～ 50Hz；

◆ 电源线从集成冷站供电接口接入，线径随集成冷站配电功率要求调整。
