产品定义

GMV 祺居家庭中央空调机组是格力自主研发的最新一代变频空调机组，机组采用变频调节压 缩机技术，通过改变压缩机排气量实现从 10% ～ 100% 范围内的容量无级调节，机组容量范围为 12.0 ～ 18.0kW, 主要用于家居场所、别墅、小型办公楼等，机组优化了制冷系统，使性能更佳、能效 比更高、运行更为可靠，安装调试更为方便。

产品安装

1、产品安装注意事项

1.1 机组安装基础

必须是水泥或钢制结构，应能承受机器的运行重量，并能隔音及震动，且上平面是水平的。机组的安装基础应预留排水槽。

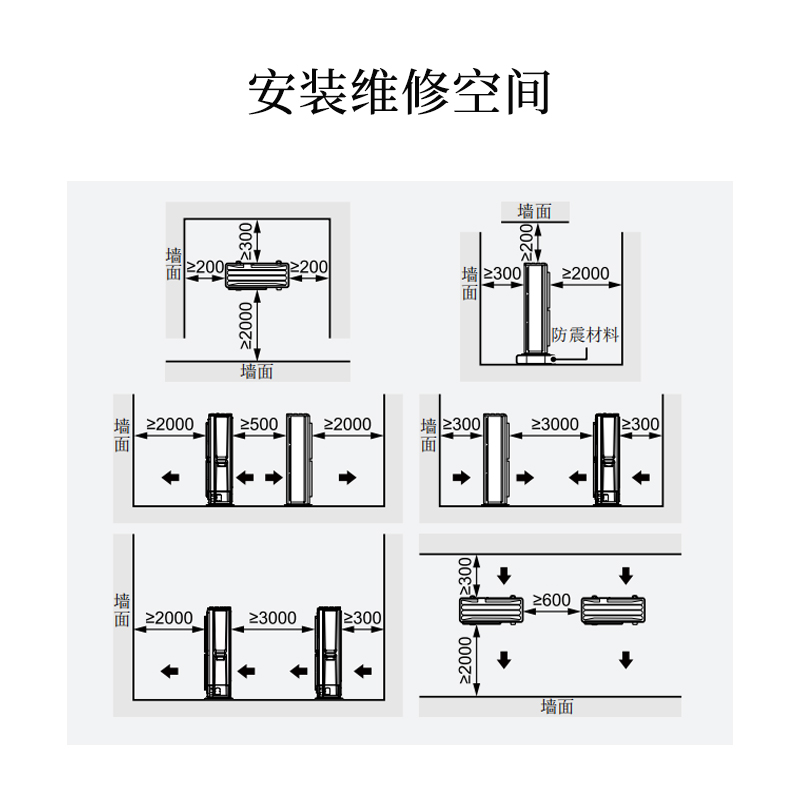

1.2 机组位置与环境

安装处应充分考虑强风、台风、地震的影响，加固安装；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动。

室外机组安装地点选择：

◆ 室外机组必须安装在稳定而坚固的支承面上。

◆ 室外机组和室内机组应尽可能相互靠近，尽量减少制冷剂管道的长度及弯角数。

◆ 避免将室外机安置在窗下或建筑物之间，造成正常的运行噪音传入室内。

◆ 选择不受阳光直射、雨淋及其他直接辐射热源的地方，若受阳光直晒或雨淋，应安装有效的遮 阳板或防雨（雪）棚。室外机组设置遮阳板或防雨（雪）棚时应注意不得影响机组散热。

◆ 进出口气流不受阻碍。

◆ 选择安装在通气良好的地方，以便机器能吸入和排出足够的空气。

◆ 不安装在有易燃易爆物品及严重灰尘、盐雾等污染性空气的地方。

空调机组在室内制热时，冷凝水将从室外机底架上流下，当室外空气的温度低于 0℃（32 ℉）时， 冷凝水会结冰。 当机组集中摆放、堆叠摆放或多层摆放时，应考虑机组排出的空气流是否会形成回风短路。为避免 此情况，应根据实际情况安装导风管，或者安装前由专业人员进行气流组织模拟分析，并根据仿真结果 调整机组摆放位置，直到满足机组通风要求。

1.3 机组管路连接  为避免在连接管上冷凝结露，管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管路应做好支 撑，支撑之间距离不超过 1m。

1.4 电气安装

◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。

◆ 机组必须可靠接地，符合 GB 50169-2016 相关要求。

◆ 接地电阻一般应小于 4Ω。

◆ 现场接线时请以机身所贴线路图为准。
