产品定义

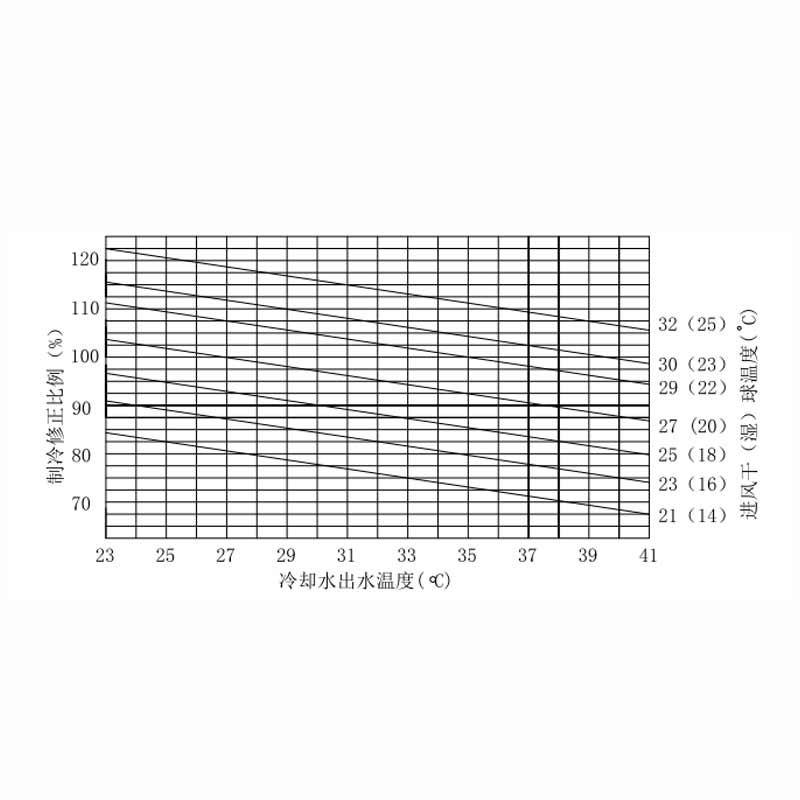

高效磁悬浮直接制冷式空调机组是一种带有水冷直接式制冷系统（压缩冷凝单位），由多种空气处 理功能段组成，适用于地铁车站等大型公共交通场站的一种空气处理设备。 该机组为格力自主研发新一代水冷冷风型机组，采用冷媒直接膨胀蒸发降温除湿后送风，省去了空 调冷冻水循环系统，无需二次换热能耗，集成冷水机组和组合式空调箱功能，相对于常规的地铁空调系 统（冷水机组 + 组合式空调箱 + 冷冻水系统 + 冷却水系统），具有高效节能、调节范围广、低振、低噪、 可靠性高、安装维护便捷的特点。 格力高效磁悬浮直接制冷式空调机组是格力丰富设计经验的应用，汇集诸多科技成就于一身：高性 能的磁悬浮双级离心压缩机、高可靠性的变频控制柜、低噪变频离心风机、高精度等级的电子膨胀阀、 超高效的壳管冷凝器以及先进的控制系统。

产品安装注意事项

1.1 机组位置与环境

◆ 机组必须安装在稳定而坚固的支撑面上，应能承受机器的运行重量，且上平面是水平的。机组 的安装基础需预留排水槽。

◆ 确认安装地点远离易燃易爆物体存储区，避免因易燃易爆物体泄漏可能引起的爆炸或火灾事故。

◆ 强磁场、高盐碱、高酸性以及电压极不稳定场合不适合使用本机组。

◆ 机组周围应无强热源以及其他设备的排风口，无强热蒸汽及可燃性气体。

◆ 如发生制冷剂泄漏应立即停止机组运行，并及时与维修人员联系，现场不得有明火。

1.2 机组管路连接

◆ 注意壳管换热器的进出水管标志，避免接管错误。

◆ 机组进出水管接头应安装柔性的接头以减少振动。

◆ 在冷却水的进出口处应安装温度计、压力表以及闸阀。

◆ 在冷却水进出水管上敷设保温层以减少热损失，同时可以有效避免凝露现象。

◆ 冷却水系统中不可避免有一定杂质等脏东西，而这些杂质会造成壳管换热器结垢，因此在水泵之前应安装过滤器。

◆ 在冷却水路清洗时，须先将机组进行旁通，以免冲洗后的污水进入机组系统内。

◆ 冷凝水管应保持一定倾斜，以利于冷凝水排出。冷凝水管接头处用保温材料，以防凝露水。冷 凝水管应接水封，如下图所示。水封高度由该冷凝水管所处段内的压力决定。

◆ 冷凝水管所处段于负压状态时 A=B ≥ P/10+20(mm)；冷凝水管所处段于正压状态时 A ≥ 30， B ≥ P/10+20(mm)；P 为机组内的绝对压力，单位 Pa。

1.3 电气安装

◆ 所有现场供应的导线接头、设备都必须要符合各种使用的法规和工程要求。

◆ 所有的现场线路连接必须由持证电工实施。

◆ 必须切断电源后，再进行接线工作。

◆ 安装者要对机组外部线路不正确的连接造成的任何损坏负责。

◆ 工程接线必须使用铜导线。

◆ 电源线敷设须走线槽、电线管或电缆沟。

◆ 电源线接入机组电器箱时必须使用橡胶或塑料保护，以免被钣金边缘擦伤。

◆ 靠近机组电器箱部分的电源线必须可靠固定，使机组电器箱电源端子板不受外力影响。

◆ 必须可靠接地。

◆ 现场控制导线最小为 1mm² 或更大。

◆ 接入机组的控制线长度留有适当裕量，勿将多余的电线扎成一束塞入机组电器箱内。

1.4 水质要求

在水系统管路经多次冲刷排污后，确认水质洁净度符合要求。系统再次注水排空后开启水泵，确认 水流量、出口压力符合要求。

即使水质得到严格的控制，机组长期运行后，壳管换热器传热表面仍然可能会沉积氧化钙或其他矿 物质，当这些矿物质在传热表面结垢较多时，会影响传热性能。可采用甲酸、柠檬酸、醋酸等有机酸清洗。 因此，必须定时清洗水路系统，并且 6～12月清洗一次。清洗时可采用草酸、醋酸、甲酸等有机酸清洗， 但不能用含氯强酸来清洗，这样可能会造成换热器内铜管腐蚀，进而导致水和冷媒串通，清洗时可参照 如下方法进行：

◆ 准备工具及物料说明 环保安全清洗除垢剂若干包，或同类水系统清洗药水。

◆ 操作方法：

第一步：按系统水容积和结垢量估算除垢剂用量（一般购买除垢剂的使用中已注明）。

第二步：将环保安全清洗剂或同类水系统药水放入补水水箱，随补水系统灌进冷却水系统。

第三步：隔 10 分钟后点动水泵（只开水泵），让除垢剂加快扩散和溶解水中。

第四步：完成以上操作后，按以下步骤操作：

1）水泵连续运行 1 ～ 2 小时（期间可正常使用设备，不会造成停机）。

2）运行 1 ～ 2 小时后，置换清洗液，以金属防锈剂进行防锈处理。将壳管内和系统内水全部放完，查看放水水质，如果水质浑浊，即说明清洗效果比较理想。

3）打开机组壳管进出水口，检查管路中结垢是否已经清除，如果壳管内部管壁上还附有水垢，请 重新单独清洗壳管（需专业人员进行清洗），清洗后的壳管重新用清水清洗，如果壳管底部还有泥沙、 水垢等杂质，则将清洗后的水从接水管侧倒入壳管，清洗，并把清洗后的杂质和水通过壳管排污口排出。

4）恢复水系统，放完后加满清水，然后再运行 1 ～ 2 小时。

5）停机排去废液如系统不能停机，可边补清水边排污，将系统废液全部置换干净（至排污水清澈 透明、PH 达 7 时为置换干净）。

6）重复 4 ～ 5 次上述步骤。

7）步骤 6 完成后将水系统中的过滤器拆下清洗（或更换）。

8）查看壳管进、出水温差是否有明显改善。

◆ 注意事项

1）环保安全清洗除垢剂为无毒物料，但注意倒放时，水不能溅到眼睛中。

2）手有伤口者不能操作以上步骤。 清洗前后要查看机组运行情况，总结清洗效果，需要记录清洗前后的机组参数。
