产品定义

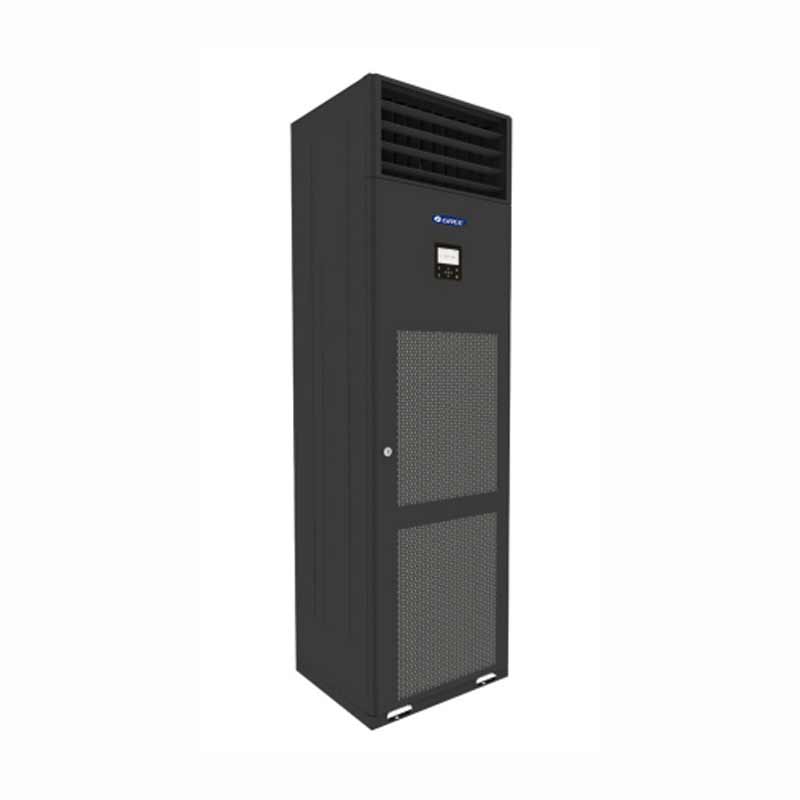

格力JKGF系列小型精密空调机组，专为通讯行业基站、小型程控交换机房以及轨道交通通讯站点 等具备稳定发热源场所提供诸如空气循环、空气过滤、冷却、再热等功能，保证设备环境满足正常使用需求。机组使用新型环保冷媒 R410A，单机产品冷量范围 6kW ～ 15kW。

产品安装注意事项

1.1 机组位置与环境

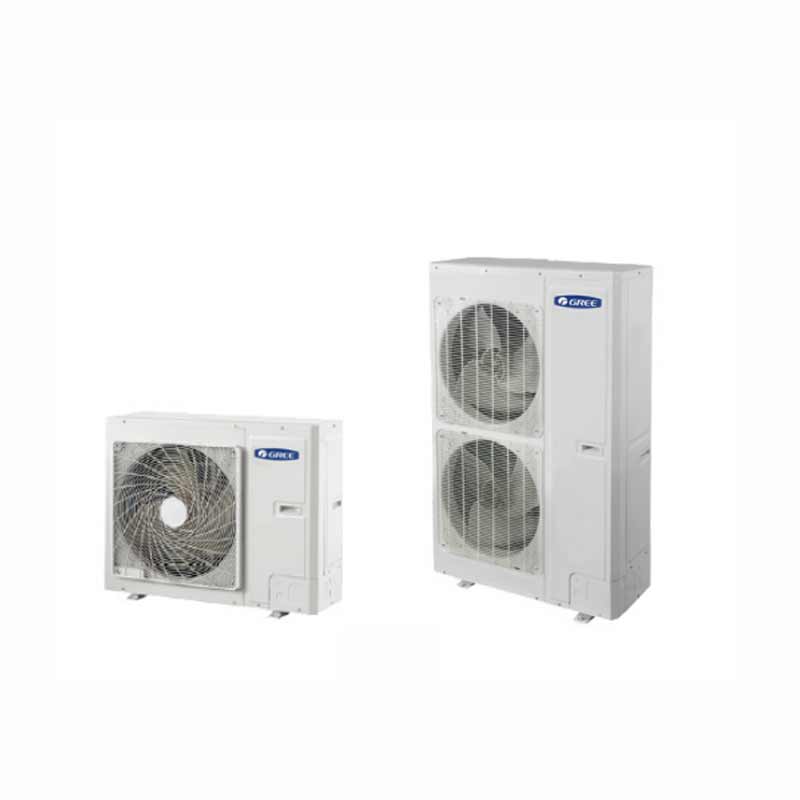

（1）室外机安装

◆ 室外机组必须安装在建筑物外稳定而坚固的支承面上，并牢靠固定。

◆ 安装地点必须足以承受机组的运行重量，并做好消声减震，保证机组运行噪声及排出空气不会 影响到邻居。

◆ 不能安装在有易燃易爆物品，或者严重灰尘、盐雾等污染性空气的地方；也不能安装在强冷热源， 或者其他设备排气口的周围。

◆ 通风良好，有足够的进风及维修空间，进出风口无障碍，保证气流循环畅通无阻；多台机组安装时， 应保证机组之间的进出风无短路循环。

◆ 机组周围设有良好的排水设施，能及时的排出下雨形成的积水。

◆ 室外机组和室内机组应尽可能相互靠近，尽量减少制冷管道的长度及弯头数。

（2）机组管路连接

◆ 悬空的连接管路应做好支撑，支撑之间距离不超过 1m。

（3）电气安装

◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。

◆ 机组必须可靠接地，应接在建筑物的专用接地装置上。

◆ 现场接线时请以机身所贴线路图为准。

1.2 室内机安装

（1）机组位置与环境

◆ 机组应安装于避免日光直射的地方。

◆ 不可安装在有腐蚀性气体及严重灰尘、盐雾、油烟及特别潮湿的地方。

◆ 不可安装在有易燃、易爆物品或有泄漏易爆、易燃性气体的地方。

◆ 机组安装严格按照机组换热和维修空间要求，并应考虑室内外机管道连接方便。

◆ 机组安装位置对机房环境温湿度控制影响非常大，在工程允许情况下，应尽量靠近最大负荷处， 并确保回风顺畅，送风气流分布均匀。

◆ 确保地面水平，机组安装后倾斜角度不大于 1°。

（2）机组管路连接

◆ 内外机连接管标准管长为 5 米（冷量不超过 14KW）或 7.5 米（冷量超过 14KW），当连接管长小 于或等于 10 米时，不需要另加制冷剂，如果连接管超过 10 米 ( 以液管为准 )，则需要根据液管 管径，追加制冷剂和润滑油。

◆ 当室外机安装位置比室内机高时，高度差不允许超出 25 米限定值（小冷量机组限定值为 6 米）。 当室外机安装位置比室内机低时（应尽可能避免，容易影响机组制冷能力），高度差应小于 5 米。 当室内机与室外机之间气管立管长度大于 10 米时，则每 10 米设置一个存油弯，弯曲半径尽可 能小，但不得小于 1.5 倍管直径。超出上述安装范围请咨询厂家。

◆ 连接管采用紫铜管，规格按性能表，连接前铜管需经清洁及干燥处理方可使用。

◆ 连接管段焊接完，须经除污处理（吹除焊渣与杂质），方可与室内机、室外机相连接。

◆ 连接管连接完毕，应进行充氮试漏或抽真空保压检漏（不可采用放制冷剂方法来排除连接管道 内空气）。

◆ 室内外机管路连接完应进行保温处理。

（3）排水管安装

◆ 排水管出口应低于机组底面 200mm 以利于冷凝水排水通畅。
