产品定义

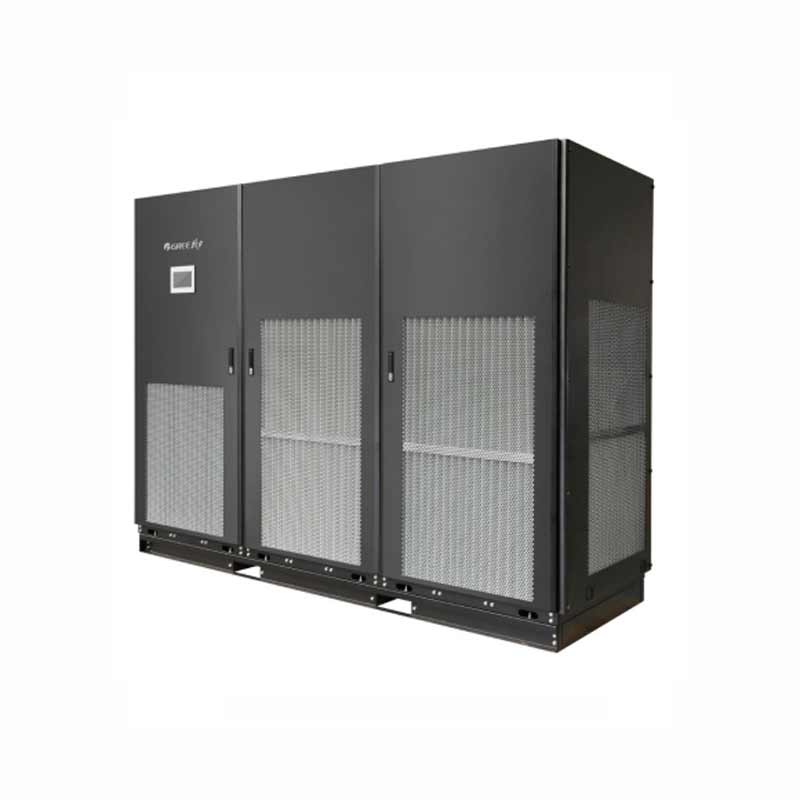

格力 JKC 系列冷冻水式机房专用空调机组是一种适用于大中型数据中心场所的产品。机组使用冷水 机组（如模块机组、螺杆机组或离心机组）提供的冷冻水制冷，内置高精度水流量调节阀、PTC 电加热 和电极式加湿器，通过模糊 PID 控制对设备进行高精度温湿度控制，保障设备的安全高效舒适运行。单 机冷量范围 40 ～ 200kW，并可通过模块组合实现机组扩容。

产品安装注意事项

1.1 机组位置与环境 机组安装时应根据用户要求的冷（热）量、噪音及各种空调参数，并按照制冷空调行业相关标准的 规定，做好风道设计和隔音、消音设计，满足用户的需求。 为确保机组的正确选用和使用时的维修、保养方便，工程设计和施工时必须遵守以下要求：

◆ 机组必须水平安装，机组左右及前后两侧的高度差≤ 5mm 或倾斜度≤ 1：500。

◆ 机组周围预留足够的维修、保养和安装风管的空间。见本章第三部分中的产品安装及维修空间。

◆ 确保机组周围有足够空间，以便更换过滤器、加湿器和风机等。

◆ 不可安装在有易燃、易爆气体或有腐蚀性气体、严重油烟、盐雾的场所。

◆ 检查本机安装基础平台是否能承受本机正常运行时的重量，另外基础平台应保持适当的平整度 和水平度。

◆ 机组出风口与风道连接处需注意密封，确保不漏风。

◆ 机组安装位置将影响机房环境温湿度分布，使用时保证送风气流分布均匀，消除局部热点。

1.2 机组水路连接

◆ 水管的设计、安装应按照国家相关标准进行。

◆ 机组进、出水管均为标准配件，为外螺纹式管接头，冷凝水管、排水管为内螺纹式管接头。

◆ 建议在连接机组的进出水管采用防震软接，并在进水管安装 60 目以上的水过滤器。

◆ 机组内置水流量调节阀，进出水管在机组外须安装阀门，用于检修时切断冷水源。

◆ 安装时，应避免接头连接过紧，以免损伤集分水管路。

◆ 与机组连接的水管重量不得由机组承担。

◆ 冷凝水管、进出水管必须保温。

◆ 冷凝水排水管必须设存水弯。

◆ 冷凝水排水管应保持一定倾斜，有利冷凝水的排放。  A=150mm ～ 200mm，B ≥ (P/10)+20mm  P——设备内该段的工作压力 ( 机内负压 )，单位 Pa

◆ 排水不畅或无法满足排水管安装要求的场所，请联系我司选配冷凝水排水泵。

◆ 为防止漏电，加湿器排水时，会自行关闭加湿器。加湿器排出的水无毒无腐蚀性，可以直接排出。

◆ 冬季不运行时，应将表冷器中的水放掉，用压缩空气将表冷器内的存水全部吹出，避免表冷器 冻坏。

1.3 风管安装

◆ 风管的设计、安装应按国家相关标准进行。

◆ 风管的设计应避免风管断面发生突然变化或在风机出口处使气流拐弯。

◆ 机组进出风口与风管间的连接应采用柔性连接，且与机组连接的风管重量不得由机组承担。

◆ 在有更高噪音的场所，送风管应做消声处理（如加装消音弯头、消音静压箱等）。

◆ 送风管需要保温处理。

1.4 加湿器连接要求

◆ 供水压力要求为 0.1MPa ～ 0.8MPa，超过 0.8MPa 请使用机组外置减压阀。小于 0.1MPa 需加增 压水泵系统，推荐的最佳供水压力为 0.1MPa ～ 0.3MPa。

◆ 用户可以用自来水作为加湿水源。

◆ 加湿器已经自带 Y 型过滤器，对于水质极差的地区（含沙泥或杂质较多）的水源，应加水处理装置。

◆ 不要使用软水，因其导电率太差，可能会导致加湿量不足或高水位报警。

◆ 不要使用完全除去矿物质的水（如蒸馏水），因加湿器是按电离原理工作，而去矿物质的水导 电率太差，可能会导致加湿量不足或高水位报警。

◆ 不要使用热水，这会产生管路结垢，最终形成堵块，堵塞进水阀孔口。

◆ 使用高导电率（约 750μs/cm 以上）的供水时，为了加湿器正常运行和延长寿命，必须对水进 行预处理。
