产品概述

1.1 产品定义

格力 JKF-Pd 系列风冷式变频精密空调机组，适用于各类机房、电子设备间等场所，提供诸 如空气循环、过滤、冷却、再热及湿度控制等功能。使用新型环保冷媒 R410A，单机组冷量范围 30kW ～ 100kW，并可进行模块化联合运行。所有机组均预留远程监控功能，远程监控集中控制可扩容至 最多 253 个模块组合运行。

产品安装注意事项

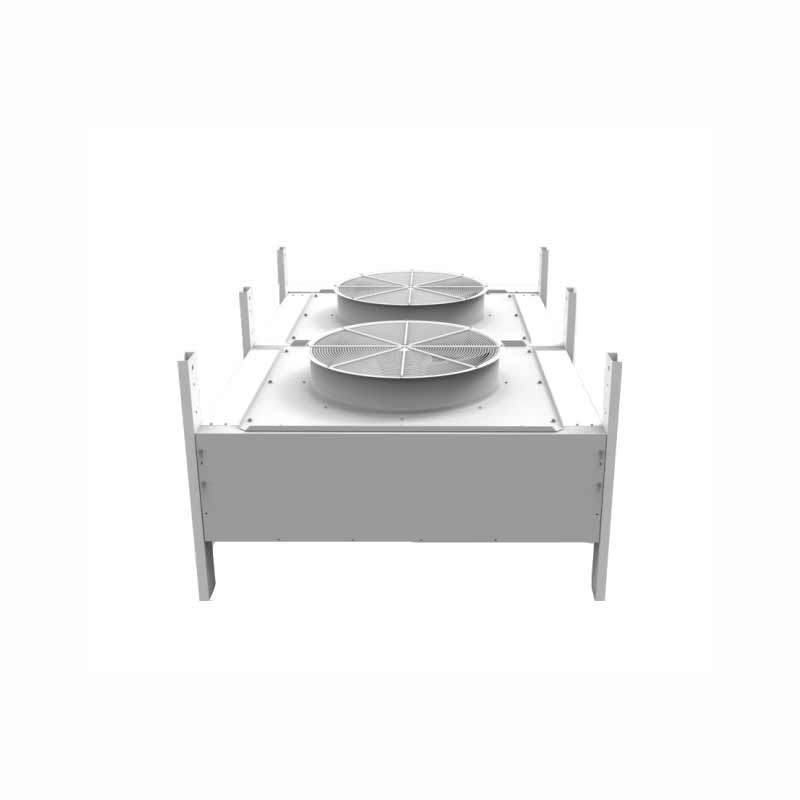

1.1 室外机安装

1）机组位置与环境

◆ 室外机组必须安装在建筑物外稳定而坚固的支承面上，并牢靠固定。

◆ 安装地点必须足以承受机组的运行重量，并做好消声减震，保证机组运行噪声及排出空气不会 影响到邻居。

◆ 不能安装在有易燃易爆物品，或者严重灰尘、盐雾等污染性空气的地方；也不能安装在强冷热源， 或者其他设备排气口的周围。

◆ 通风良好，有足够的进风及维修空间，进出风口无障碍，保证气流循环畅通无阻；多台机组安装时， 应保证机组之间的进出风无短路循环。

◆ 机组周围设有良好的排水设施，能及时的排出下雨形成的积水。

◆ 室外机组和室内机组应尽可能相互靠近，尽量减少制冷管道的长度及弯头数。

2）机组管路连接

◆ 悬空的连接管路应做好支撑，支撑之间距离不超过 1m。

3）电气安装

◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。

◆ 机组必须可靠接地，符合 GB 50169 相关要求。

◆ 现场接线时请以机身所贴线路图为准。

1.2 室内机安装

1）机组位置与环境

◆ 机组应安装于避免日光直射的地方。

◆ 不可安装在有腐蚀性气体及严重灰尘、盐雾、油烟及特别潮湿的地方。

◆ 不可安装在有易燃、易爆物品或有泄漏易爆、易燃性气体的地方。

◆ 机组安装严格按照机组换热和维修空间要求，并应考虑室内外机管道连接方便。

◆ 机组安装位置对机房环境温湿度控制影响非常大，在工程允许情况下，应尽量靠近最大负荷处， 并确保回风顺畅，送风气流分布均匀。

◆ 确保地面水平，机组安装后倾斜角度不大于 1°。

2）机组位置与环境

◆ 内外机连接管标准管长为 10 米，当连接管长小于或等于 10 米时，不需要另加制冷剂，如果连 接管超过 10 米 ( 以液管为准 )，则需要追加制冷剂和润滑油。

◆ 20kW 以上冷量机组，内外机连接管标准管长为 10 米，当连接管长等于 10 米 ( 以液管为准 ) 时， 不需要增加或减少制冷剂，按室内机铭牌标注量灌注制冷剂量。如果连接管超过 10 米 ( 以液管 为准 )，则需要追加制冷剂和润滑油。如果连接管长小于 10 米 ( 以液管为准 )，则需要减小制 冷剂量；其中，当连接管长度为不小于 5 米且小于 10 米时，减少量按每缩短 1 米，减少制冷剂 0.5kg；在此基础上，当连接管长度为小于 5 米时，减少量按每缩短 1 米，减少制冷剂 0.3kg。

◆ 当室外机安装位置比室内机高时，高度差应小于 30 米，当室外机安装位置比室内机低时（应尽 可能避免，容易影响机组制冷能力），高度差应小于 5 米。总连接管长度不得超过 50 米，当室 内机与室外机之间气管立管长度大于 10 米时，则每 10 米设置一个存油弯，弯曲半径尽可能小， 但不得小于 1.5 倍管直径。超出上述安装长度请咨询厂家，需额外增加长延长管组件，延长管 组件连接详见组件说明书。

◆ 连接管采用紫铜管，规格按性能表，连接前铜管需经清洁及干燥处理方可使用。

◆ 连接管段焊接完，须经除污处理（吹除焊渣与杂质），方可与室内机、室外机相连接。

◆ 连接管的焊接必须进行充氮气处理，建议使用 0.1MPa ～ 0.2MPa 压力的氮气，在焊接前对管路 充氮驱赶空气，并在焊接过程中保持充氮气。

◆ 连接管连接完毕，应进行充氮试漏或抽真空保压检漏（不可采用放制冷剂方法来排除连接管道 内空气）。

◆ 室内外机管路连接完应进行保温处理。

3）电极加湿器连接要求

◆ 供水压力要求为 0.1MPa ～ 0.8MPa，超过 0.8MPa 请使用机组外置减压阀。小于 0.1MPa 需加增 压水泵系统，推荐的最佳供水压力为 0.1MPa ～ 0.3MPa。

◆ 用户可以用自来水作为加湿水源。

◆ 加湿器已经自带 Y 型过滤器，对于水质极差的地区（含沙泥或杂质较多）的水源，应加水处理装置。

◆ 不要使用软水，因其导电率太差，可能会导致加湿量不足或高水位报警。

◆ 不要使用完全除去矿物质的水（如蒸馏水），因加湿器是按电离原理工作，而去矿物质的水导 电率太差，可能会导致加湿量不足或高水位报警。

◆ 不要使用热水，这会产生管路结垢，最终形成堵块，堵塞进水阀孔口。

◆ 使用高导电率（约 750μs/cm 以上）的供水时，为了加湿器正常运行和延长寿命，必须对水进 行预处理。

4）红外加湿器连接要求

◆ 远红外加湿器需要连接水管，为了便于维护，进水管需安装一个滤网 / 止回隔离阀。

◆ 远红外加湿器进水管在机组内部预留了 D20 的 PPR 管，在 PPR 管的端部带有 G1/2 外螺纹连接， 请取出附件袋中的铜螺纹接头对接，工程上也可选择其他连接方式，但连接一定要密封，防止 漏水。

◆ 主管路压力范围为 100kPa 到 700kPa。在主管道压力可能超过 700kPa 的地方，应安装减压器； 主管道压力低于 100kPa 的地方，应有集水槽和水泵系统。

5）排水管安装

◆ 排水管出口应低于机组底面 200mm 以利于冷凝水和加湿器排水通畅。

◆ 加湿器排出的水无毒无腐蚀性，可以直接排出。为防止漏电，最开始的一段排水管须用橡胶管 或非导电塑料管。
